30米遠距離上網淘寶熱賣DIY天線18db實測小記

現在wifi的用的人是相當的多啊！但是有時候如果距離太遠，wifi的信號就差很多，有時候根本就連接不上，有沒有好的辦法提高wifi的效果呢？這個答案當然是肯定的，接下來嗨客小編為大家帶來一款淘寶上關注度非常高的“事事如意”天線測試，此款天線采用純鋁片結構打造，據說能夠達到18DB的信號強度，適合遠距離上網使用。
打造此款天線需要用的到材料為：已打孔250mmx250mm反射板 x1 鋁製(2.0mm規格厚度，實際值1.8mm )；已打孔有源振子(U型鋁片) x1 (1.0mm規格厚度，實際值0.9mm )；已打孔43.5mm引向振子(大) x4 (1.0mm規格厚度，實際值0.9mm )；
已打孔40mm引向振子(小) x4 (1.0mm規格厚度，實際值0.9mm )；68mm長鍍鋅螺絲 x4；螺絲不鏽鋼螺母 x4；0.5mm厚度不鏽鋼墊圈 x4；14mm 圓心絕緣支柱 x8；18mm 圓心絕緣支柱 x4；4mm 圓心絕緣支柱 x4；SMA基座(外螺內針) x1；饋點用2mm銅柳釘 x1。

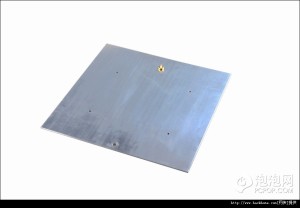

2/27天線的反射板采用的1060鋁板，反射板尺寸為250*250*2（mm）；圖上的SMA基座需要提前安裝。

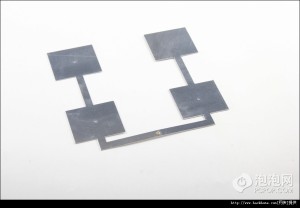

3/27已打孔有源振子(U型鋁片) x1 (1.0mm規格厚度，實際值0.9mm )。

4/27已打孔43.5mm引向振子(大) x4 (1.0mm規格厚度，實際值0.9mm )；已打孔40mm引向振子(小) x4 (1.0mm規格厚度，實際值0.9mm )。

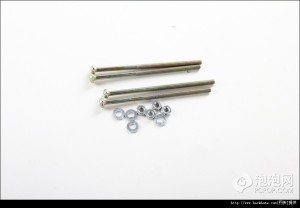

5/27安裝需要用到的螺絲釘、螺絲母、墊片。

6/27三組墊柱，尺寸分別為4毫米、14毫米、17.5毫米。

7/27天線底座。

8/27安裝方法非常簡單，將四顆螺絲釘穿過反射板，然後將螺絲墊片裝入螺絲，之後將4毫米墊柱裝上去，然後安裝U型振子。

9/27在U型振子上安裝17.5墊柱，然後安裝64X43.5(mm)引向振子。

10/27安裝14毫米墊柱（兩組）。

11/27安裝64X40(mm)引向振子，然後鎖緊螺絲。

12/27之後安裝底座，然後調整下陣子的方向，使其保持一致。

13/27安裝完成，背麵看起來要比正麵好看。

14/27測試用的是REALTEK 8191SU無線網卡，網卡自帶一根6DB全向天線，此款網卡的穩定性隻能用“渣渣”來形容。

15/27網卡自帶的天線可以搜索到23個無線信號（後期增長到29個）。

16/27筆者選擇連接的AP大概在30米外，並且有建築物、辦公設備遮擋。用網卡自帶的天線進行連接，信號強度大致在90%到70%之間，華麗的波浪線可見網卡的穩定性……

17/27信號的強度大致在-20dBm到-30dBm之間，下麵我們更換事事如意天線。

18/27搜索到信號比之前多了幾個（都是不可用的？），不過需要注意的是，玩定向天線要掌握好方向，如果方向不對再好的天線也發揮不出功能。

19/27在換定向天線調整好角度後，我們可以看出信號強度瞬間提升，大部分時間保持在100%，當然網卡的不穩定性會出現信號瞬間銳減，這個基本和天線無關。

20/27信號強度大部分時間在-10dBm，相比之前的6DB全向天線強的不是一點半點。

21/27下麵我們換款軟件，用inssder測試網卡自帶的全向天線，信號強度大致在60%那華麗曲線不解釋……

22/27下麵換上事事如意天線然後再進行測試，信號強度大部分在-45dBm；通過以上的兩款測試軟件，我們能夠看出在網卡不變的情況下，通過更換無線網卡的天線的方式，能夠明顯的提高信號質量。此款無線天線是DIY玩家自己設計的，在淘寶的售價在35元左右。

23/27以下內容為仿真軟件測試，內容來自無線技術論壇，筆者摘過來給大家做個參考，HFSS仿真軟件仿測試；增益值

24/27方向為32度。

25/27帶寬：2.4GHz-2.55GHz。

26/27阻抗：51.9歐姆（2.45GHz）。

27/27駐波比：全波段都在1.5以下；當然動手能力強的同學可以自己打造。
